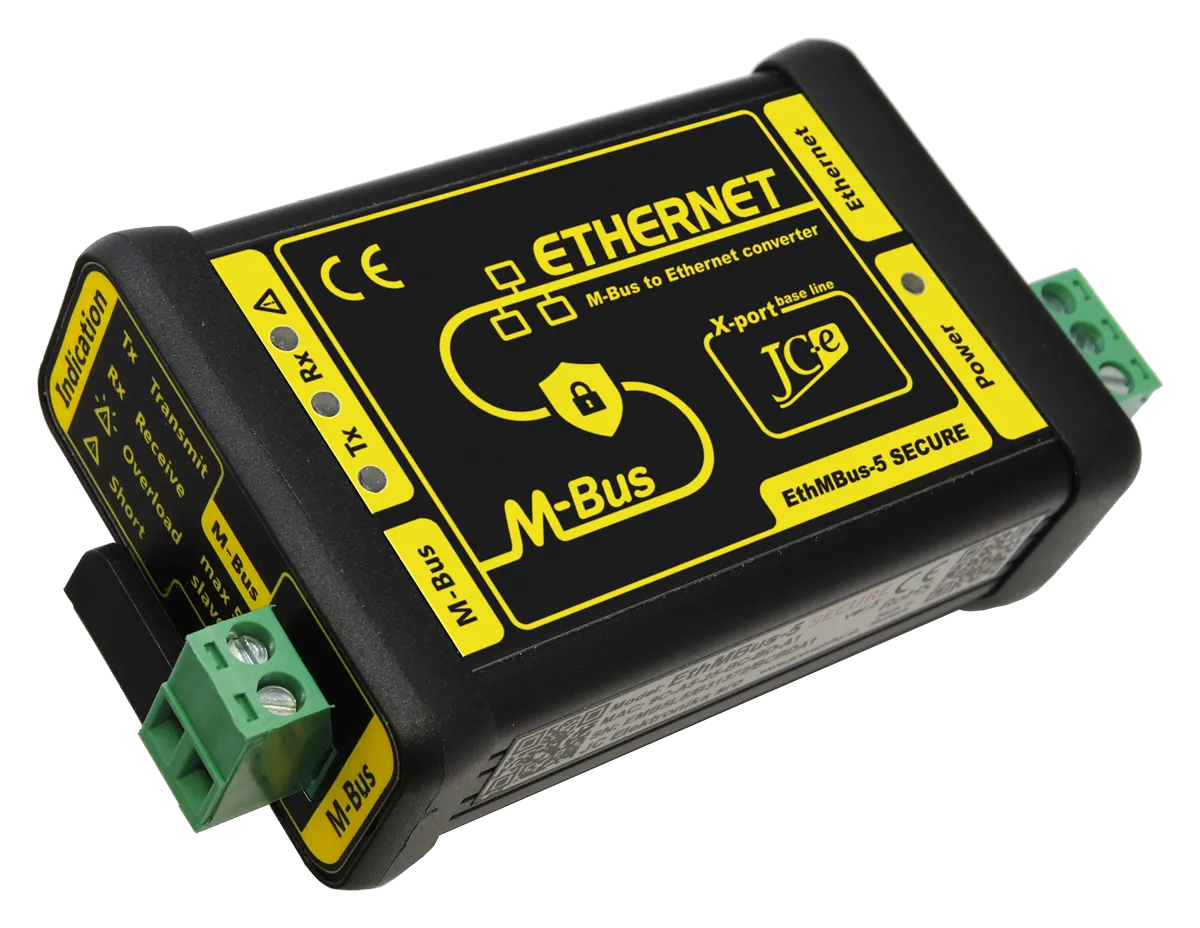

EthMBus-5 SECURE
rada X-Port
Komunikačný prevodník Ethernet na M-Bus
Ethernetový prevodník so zabezpečenou komunikáciou
Je určený na vzdialenú zabezpečenú komunikáciu s M-Bus meračmi prostredníctvom počítačovej siete Ethernet v priemysle, automatizácii budov a podobne.

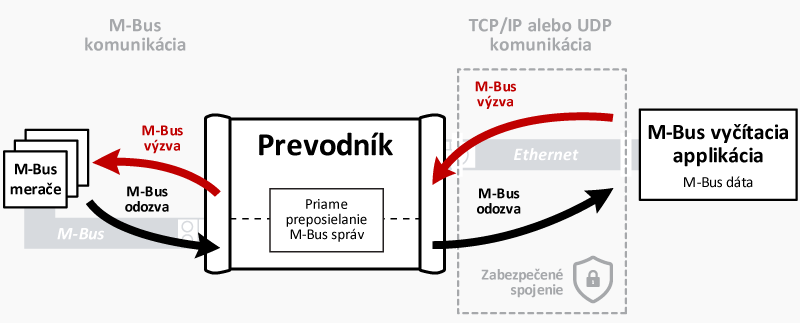

Prevodník funguje len ako transparentná brána pre prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP. Tieto protokoly môžu byť zabezpečené šifrovaním pre dosiahnutie dôvernosti a integrity údajov. Údaje z meračov teda nie sú viditeľné a nemôže dôjsť k ich zmene, manipulácii pri prenose cez sieť Ethernet. Údaje z meračov sú dostupné len vyčítaním cez M-Bus protokol.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 5 M-Bus slave zariadení.
Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie. - Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah napájacieho napätia. DC 9-39,5V a AC 9-27,5V.
- Ochrana proti prepätiu a prúdová poistka.
- LED indikácia napájania.
Ethernet
- TCP, UDP,TCP/AES, UDP/AES, SSH, SSL/TLS protokoly a SW virtuálneho COM portu.
- 10/100BASE-TX ethernet port, konektor RJ45.
Bezpečnosť
- SSLv3 a SSHv2 v režime klient a server, nastaviteľný počet bitov certifikátu
- Šifrovanie AES, 3DES and RC4
- Autentifikácia SHA-1, MD5, uživateľský prístupový zoznam
- Podporuje protokol TLS len do verzie TLS v1.2

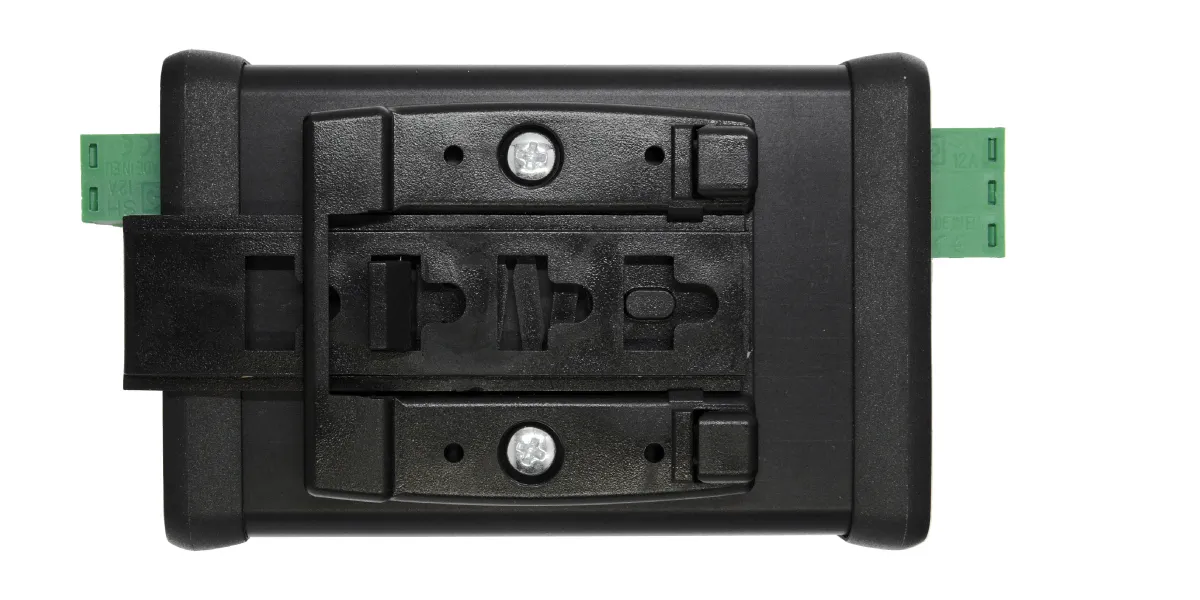

Mechanická konštrukcia
- Hliníková krabička s montážou na 35mm DIN lištu.
Hlavné software-ové vlastnosti
Režim transparentnej brány:
- TCP/IP spojenie režim server.
- TCP/IP spojenie režim client – možnosť viacerých spojení naraz, alebo ich záloha.
- UDP spojenie v režime jeden klient, niekoľko klientov.
Software-ové funkcie

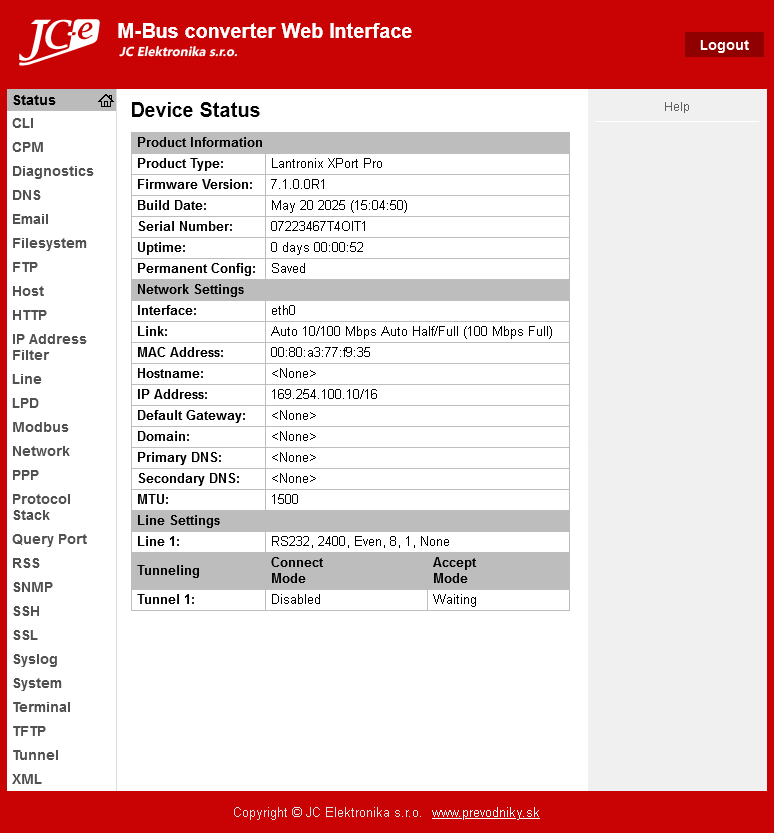

- Konfigurácia prevodníka cez HTTP/HTTPS webové rozhranie, alebo nahraním XML súboru.
- TCP a UDP komunikácia v režime server aj klient, možnosť šifrovania a autentifikácie.
Hlavné odlišné vlastnosti voči prevodníku EthMBus-5 SMART
- Žiadne SMART funkcie pre samostatné vyčítanie, spracovanie a poskytovanie M-Bus údajov.
- Vyššia spotreba napájania.
- Podpora viacerých spojení v režime TCP/IP client.
- HTTPS zabezpečená konfigurácia cez webové rozhranie
- Možnosť šifrovaného a zabezpečeného prenosu M-Bus dát
- Neposkytuje Telnet rozhranie pre konfiguráciu.
- Neposkytuje Logovanie Ethernetovej aktivity a chybových stavov.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test. - EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
| Komunikačné rozhranie Ethernet | |
|---|---|
| Komunikačné rozhranie | 10BASE-T, alebo 100BASE-TX (auto-sensing) |
| Komunikačné protokoly | ARP, UDP, TCP, ICMP, AutoIP, DHCP, HTTP, HTTPS, BOOTP, SMTP, SSHv2, SSLv3, TLS1.0-1.2 |
| Konektor | RJ45 |
| Kompatibilita | Ethernet: Version 2.0/IEEE 802.3 |
| Komunikačné rozhranie M-Bus Master | |
| Počet pripojiteľných zariadení | 1 až 5 SLAVE zariadení, kľudový prúd max. 7,5mA |
| Prenosová rýchlosť | 300 – 9600 bps |
| Ochrany | – ochrana proti prepätiu TVS 1500W |
| – elektronická ochrana pri preťažení a skrate na linke | |
| pozn. prevodník je odolný voči trvalému skratu na linke | |
| Galvanické oddelenie | od napájania 1kV, od Ethernetu > 1kV |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm² |
| Napájanie | |
| Odporúčaný rozsah napájacích napätí | |
| Jednosmerné napájanie | 9V až 39,5V |
| Striedavé napájanie | 9V až 27,5V |
| Maximálne limity napájacieho napätia – trvalá prevádzka pri týchto napätiach sa neodporúča | |
| Min. napájanie | 8,5V DC, 8,5V AC |
| Max. napájanie | 42,5V DC, 29,5V AC |
| Ochrany | ochrana proti prepätiu TVS 1500W |
| Spotreba | 2,0W až 3,3W. podľa zaťaženia a napájania. *M-Bus linka – skrat |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm² |
| Indikačné LED diódy | |
| Power – zelená | indikácia pripojeného napájacieho napätia |
| Transmit – zelená | indikácia vysielania dát na M-Bus linke |
| Receive – žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short – červená | indikácia preťaženia M-Bus linky – bliká (kľudový prúd > 8mA) |
| indikácia skratu na M-Bus linke – svieti (R linky < 500Ω) | |
| Teplota | |
| Pracovný rozsah | -40°C až 60°C |
| Mechanická konštrukcia | |
| Mechanické prevedenie | hliníková krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 33 x 57 x 87 mm – bez konektorov |
| 33 x 57 x 106 mm – s konektormi | |
| Krytie | IP40 |
| Hmotnosť | 136g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre priemyselné prostredie.
| EMC testy vyžarovania | ||
|---|---|---|
| Norma | Skúška | Úroveň |
| EN 55011 | Power line – CONDUCTED EMISSIONS 10/150 kHz – 30 MHz | Class A |
| EN 55011 | RADIATED EMISSIONS (Electric Field) 30 MHz – 1000 MHz | Class A |
| EMC testy odolnosti | ||
|---|---|---|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) – Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) – Air discharge | ± 8 kV |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 80MHz – 1GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 1,4GHz – 2GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 2GHz – 2,7GHz | 3 V/m |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST – Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST – M-Bus line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY – Power line. Common/differential mode. | ± 1 kV / ± 1 kV |
| EN 61000-4-5 | SURGE IMMUNITY – M-Bus line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY – M-Bus line. Common/differential mode.* | ± 4 kV / ± 2 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY FIELDS 0,15MHz – 80 MHZ. Power line and M-Bus line. | 10 V |
* test vykonaný na žiadosť výrobcu. M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieniaceho kábla nevyžaduje.
Koncový zákazník
Cenník pre fyzické osoby a firmy, ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
Leták
Leták
Názov / Súbor
Dátum
Veľkosť
Návody
Názov / Súbor
Dátum
Veľkosť
Príručka sieťových spojení pre SECURE prevodníky
EthMBus_SECURE_connections_guide_v1_31_SK.pdf
Dátum:
5. 2. 2026
Veľkosť:
456 kB
Nástroje Lantronix
Názov / Súbor
SW aplikácia od Lantronix-u pre rozšírenú konfiguráciu prevodníkov
https://ltrxdev.atlassian.net/wiki/spaces/LTRXTS/pages/106070471/Latest+version+of+DeviceInstaller
SW aplikácia na vytvorenie virtuálneho COM portu od Lantronix-u
https://ltrxdev.atlassian.net/wiki/spaces/LTRXTS/pages/106856722/Latest+version+of+the+SCPR+Secure+Com+Port+Redirector
SW aplikácia na vytvorenie virtuálneho COM portu od Lantronix-u
https://papouch.com/lantronix-secure-com-port-redirector-p7194/
Obsah
Doporučené zapojenie

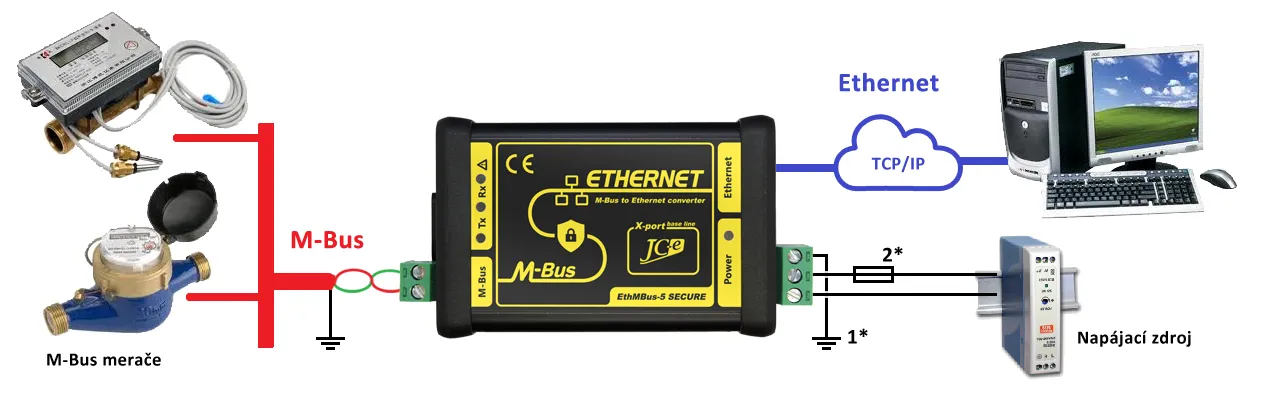

Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom siete Ethernet.

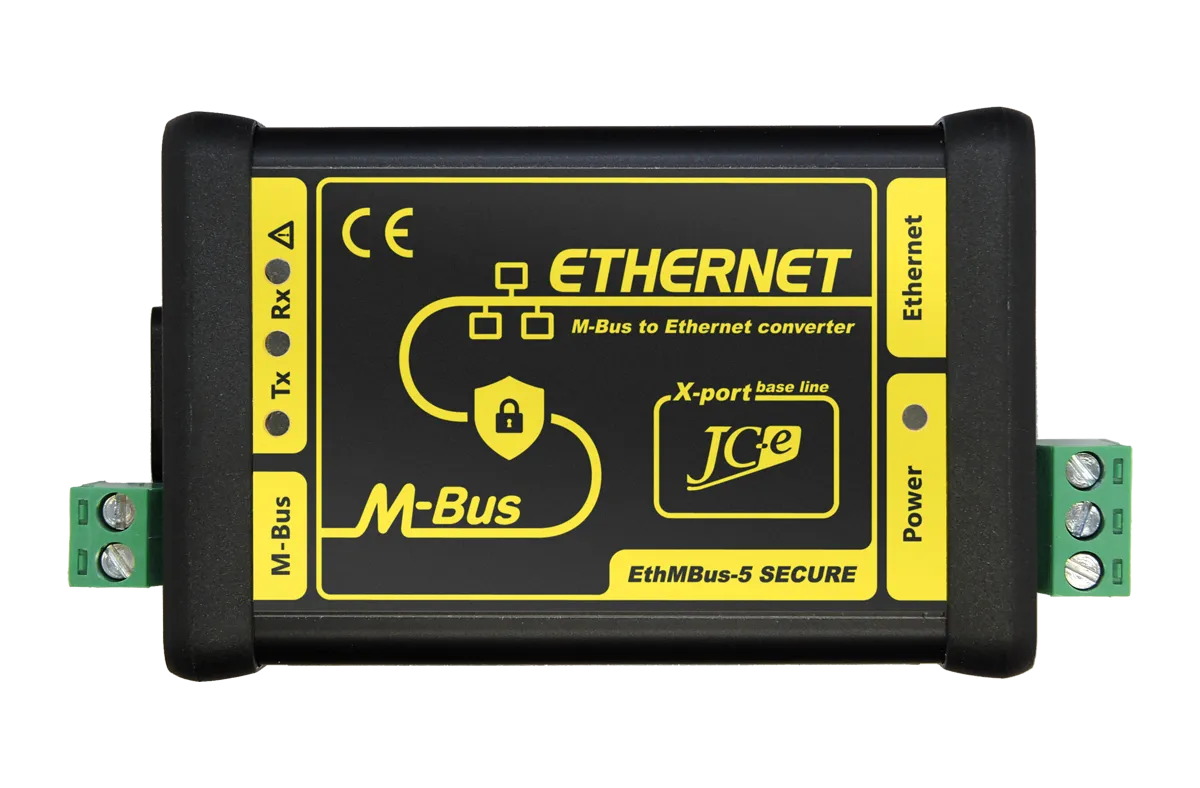

Konektory časť M-Bus
| Konektor | Typ | |
|---|---|---|
| M-Bus | Konektor pre pripojenie M-Bus linky. | SH-02-5,08 |
| Indikačné LED diódy | Farba | |
| Transmit | Indikácia vysielania na M-Bus linke. | zelená |
| Receive | Indikácia príjmu na M-Bus linke. | žltá |
| Overload/Short | Indikácia preťaženia, alebo skratu na M-Bus linke | červená |
| – pri preťažení LED bliká striedavo s LED Receive, I > 8mA | ||
| – pri skrate LED trvalo svieti, odpor M-Bus linky < 500Ω | ||
Konektory časť napájania a Ethernetu
| Konektory | Typ | |
|---|---|---|
| Power | Konektor pre pripojenie napájacieho napätia a uzemnenia. | SH-02-5,08 |
| Ethernet RJ45 | Konektor pre pripojenie Ethernetového kábla. | RJ45 |
| Indikačné LED diódy | Farba | |

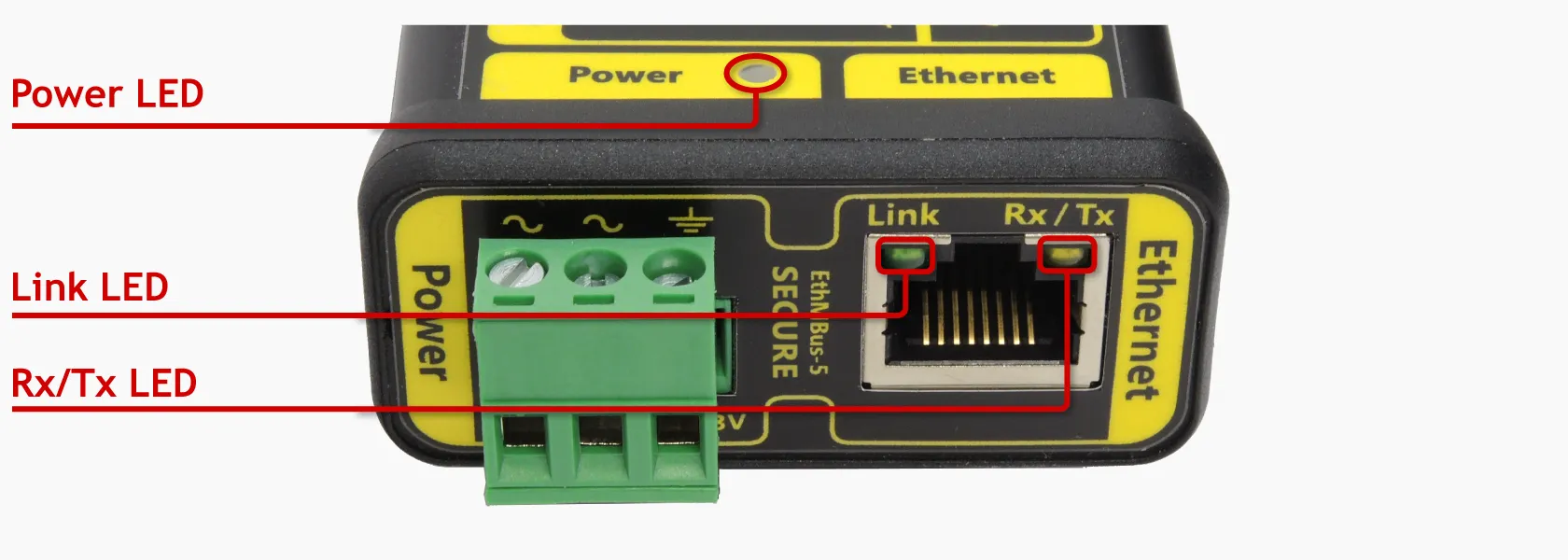

| Power | Indikácia správneho napájacieho napätia. | zelená |
| Link | Stav sieťového pripojenia. Svieti ak je dostupné pripojenie do siete. | zelená |
| Rx/Tx | Komunikačná aktivita na sieti. Svieti len pri komunikácii, prenose dát. | žltá |
