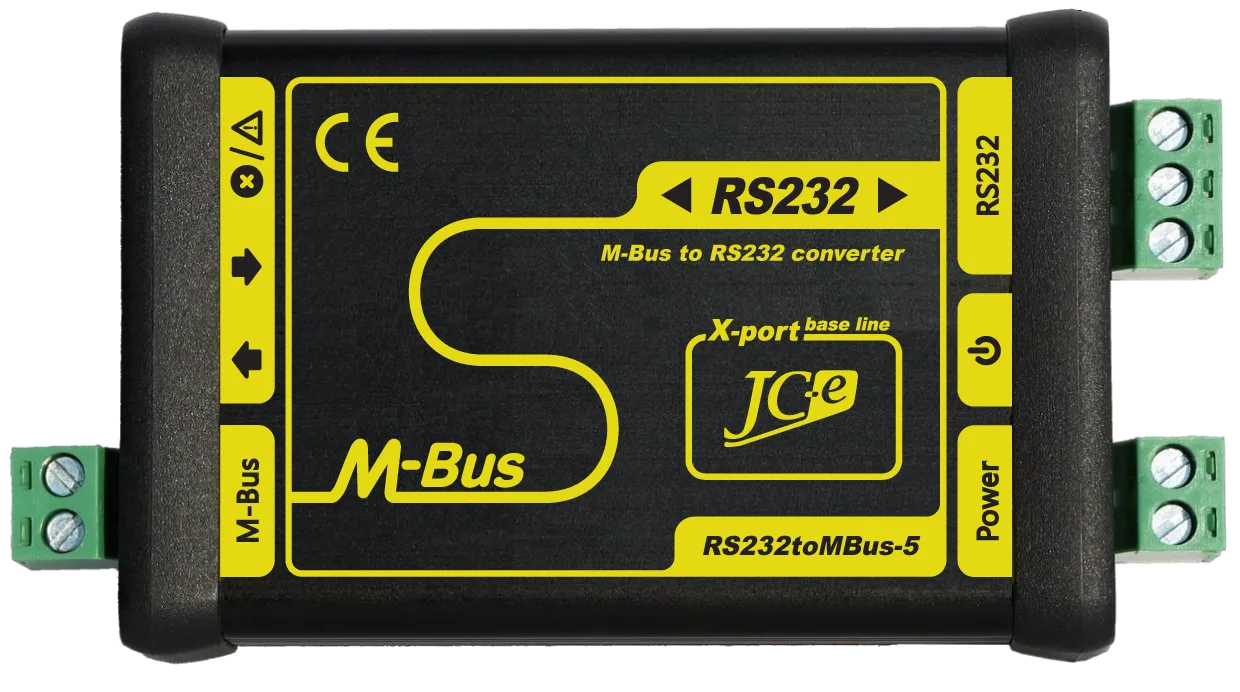

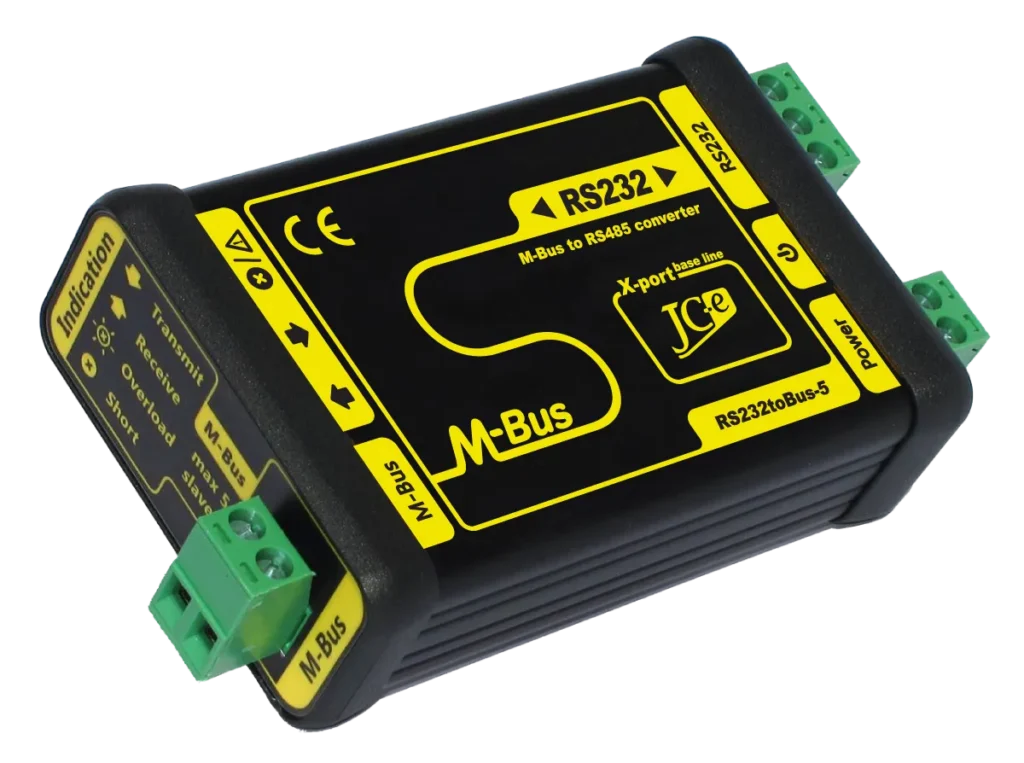

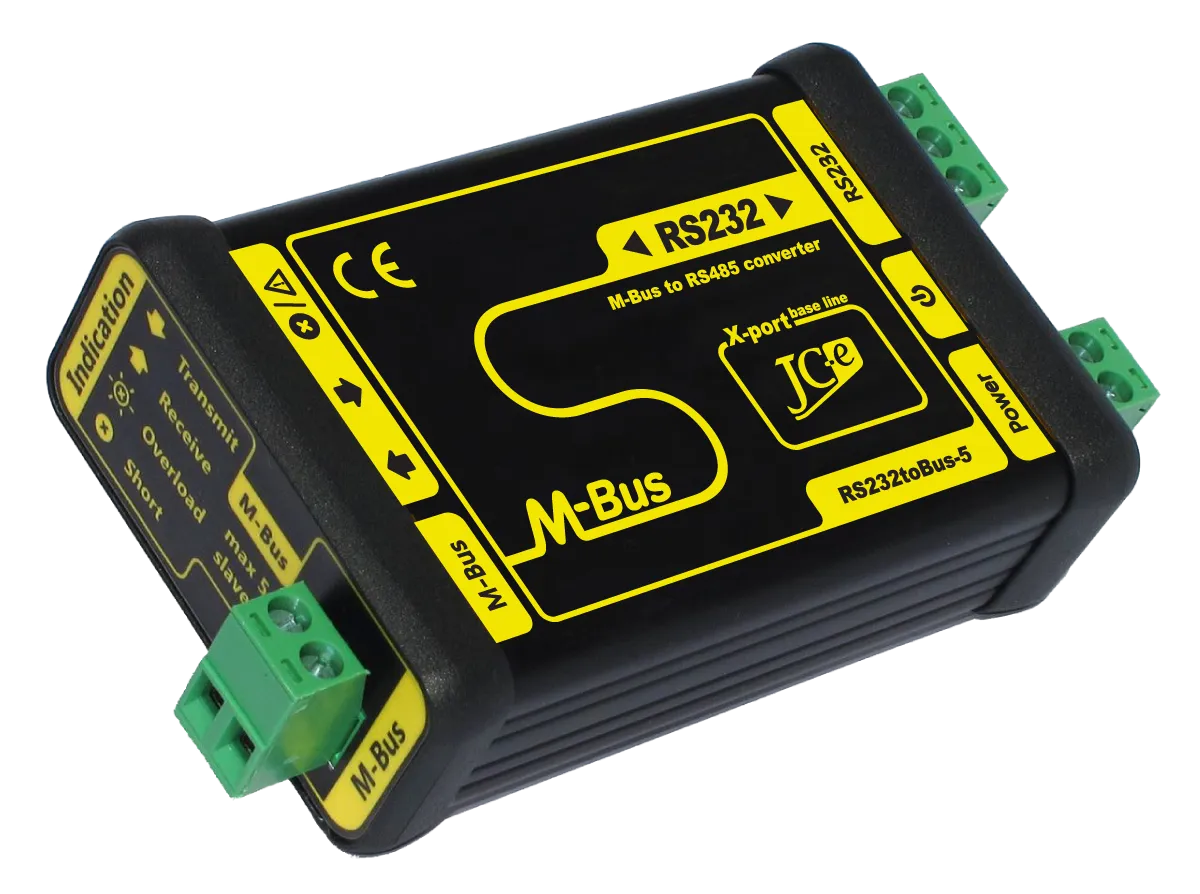

RS232toMBus-5
Komunikačný prevodník RS232 na M-Bus
Použitie
Vzdialené vyčítavanie údajov z M-Bus zariadení prostredníctvom sériovej komunikačnej linky RS232 v priemysle, automatizácii budov. Najčastejšie používané M-Bus slave zariadenia sú merače spotreby tepla, vody a elektrickej energie.
Popis
Prevodník RS232toMBus-5 zabezpečuje konverziu sériovej linky RS232 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. Maximálny počet pripojiteľných M-Bus slave zriadení je päť.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 5 M-Bus slave zariadení.
- Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah napájacieho napätia. DC 9-34V a AC 8-24V.
- Ochrana proti prepätiu a prúdová poistka.
- LED indikácia napájania.
RS232
- Signály: TxD, RxD a GND
- Ochrany proti prepätiu.
- Galvanické oddelenie od napájania aj M-Bus linky.
Mechanická konštrukcia
- Hliníková krabička s montážou na 35mm DIN lištu.
Odlišné vlastnosti voči prevodníku RS232toMBus-5M
- Výkonnejšie prepäťové ochrany na M-Bus linke.
- Výkonnejší budič M-Bus linky s účinnejšími filtrami. Dĺžka linky môže byť väčšia ako 1km.
- Väčší rozsah prevádzkových teplôt.
- Odolnejšia mechanická konštrukcia.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami. Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
| Komunikačné rozhranie RS232 | |
|---|---|
| Komunikačné signály | RxD, TxD a GND |
| Ochrany | ochrana proti ESD ±15kV, filtre |
| Galvanické oddelenie | 1kV od napájania, >1kV od M-Bus linky |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm² |
| Komunikačné rozhranie M-Bus Master | |
| Počet pripojiteľných zariadení | 1 až 5 SLAVE zariadení, kľudový prúd max. 7,5mA |
| Prenosová rýchlosť | 300 – 9600 bps |
| Ochrany | – ochrana proti prepätiu TVS 1500W |
| – elektronická ochrana pri preťažení a skrate na linke | |
| pozn. prevodník je odolný voči trvalému skratu na linke | |
| Galvanické oddelenie | od napájania 1kV, >1kV od linky RS232 |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm² |
| Napájanie | |
| Odporúčaný rozsah napájacích napätí | |
| Jednosmerné napájanie | 9V až 34V |
| Striedavé napájanie | 8V až 24V |
| Ochrany | – ochrana proti prepätiu TVS 1500W |
| – ochrana pri nadprúde vratnou PTC poistkou 0,3A | |
| Spotreba | 0,4W až 1,1W Závisí od zaťaženia M-Bus linky a napájania. |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm² |
| Indikačné LED diódy | |
| Power – zelená | indikácia pripojeného napájacieho napätia |
| Transmit – zelená | indikácia vysielania dát na M-Bus linke |
| Receive – žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short – červená | indikácia preťaženia M-Bus linky – bliká (kľudový prúd > 8mA), |
| indikácia skratu na M-Bus linke – svieti (R linky < 500Ω) | |
| Teplota | |
| Pracovný rozsah | -40°C až 70°C |
| Mechanická konštrukcia | |
| Mechanické prevedenie | hliníková krabička |
| Montáž | DIN lišta 35mm |

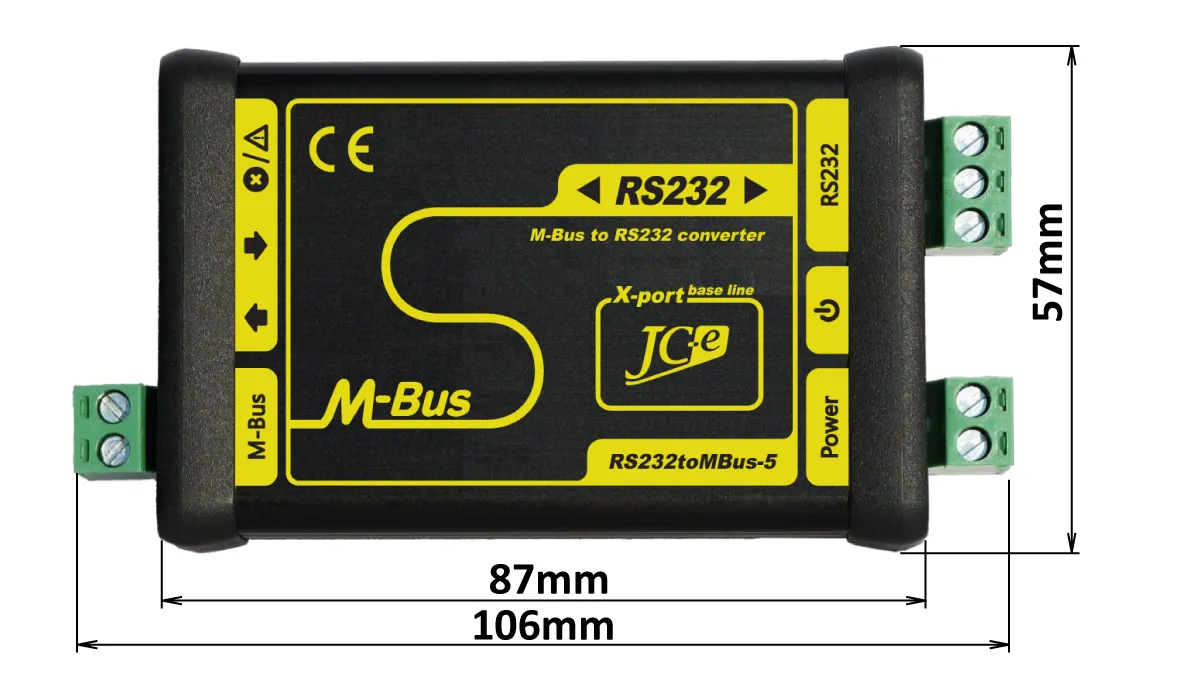

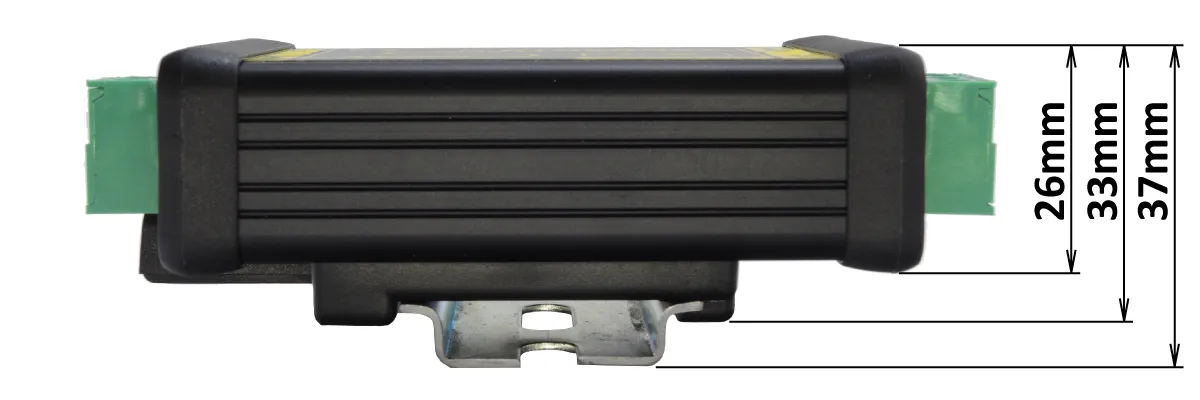

| Rozmery: výška x šírka x dĺžka | 33 x 57 x 87 mm – bez konektorov |
| 33 x 57 x 106 mm – s konektormi | |
| Krytie | IP20 |
| Hmotnosť | 125g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre priemyselné prostredie.
| EMC testy vyžarovania | ||
|---|---|---|
| Norma | Skúška | Úroveň |
| EN 55011 | Power line – CONDUCTED EMISSIONS 10/150 kHz – 30 MHz | Class A |
| EN 55011 | RADIATED EMISSIONS (Electric Field) 30 MHz – 1000 MHz | Class A |
| EMC testy odolnosti | ||
|---|---|---|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) – Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) – Air discharge | ± 8 kV |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 80MHz – 1GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 1,4GHz – 2GHz | 10 V/m |
| EN 61000-4-3 | RADIATED RADIO-FREQUENCY ELECTROMAG. FIELD 2GHz – 2,7GHz | 3 V/m |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST – Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST – M-Bus, RS232 line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY – Power line. Common/differential mode. | ± 1 kV / ± 1 kV |
| EN 61000-4-5 | SURGE IMMUNITY – M-Bus, RS232 line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY – M-Bus line. Common/differential mode.* | ± 4 kV / ± 2 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY FIELDS 0,15MHz – 80 MHZ. Power line and M-Bus line. | 10 V |
* test vykonaný na žiadosť výrobcu. M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
Koncový zákazník
Cenník pre fyzické osoby a firmy, ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
Leták
Návody

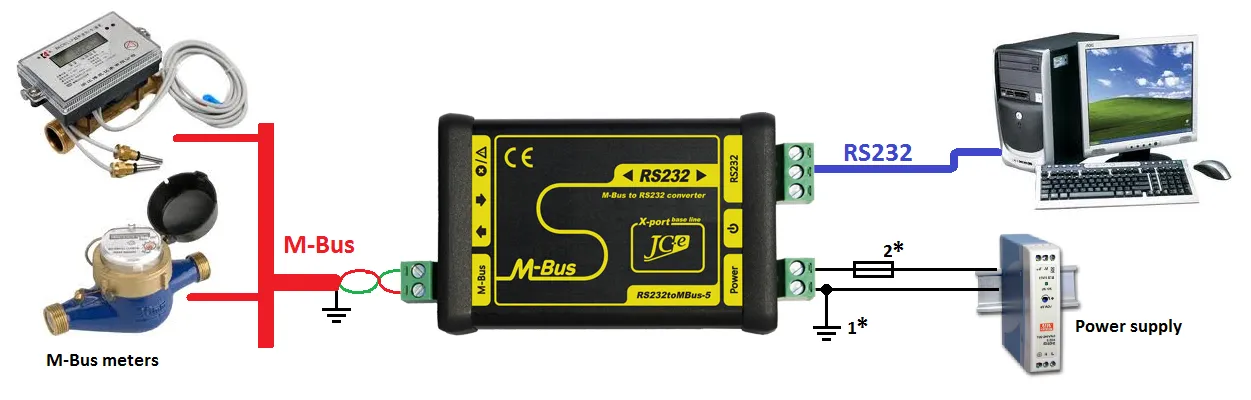

Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom sériovej komunikačnej linky RS232.

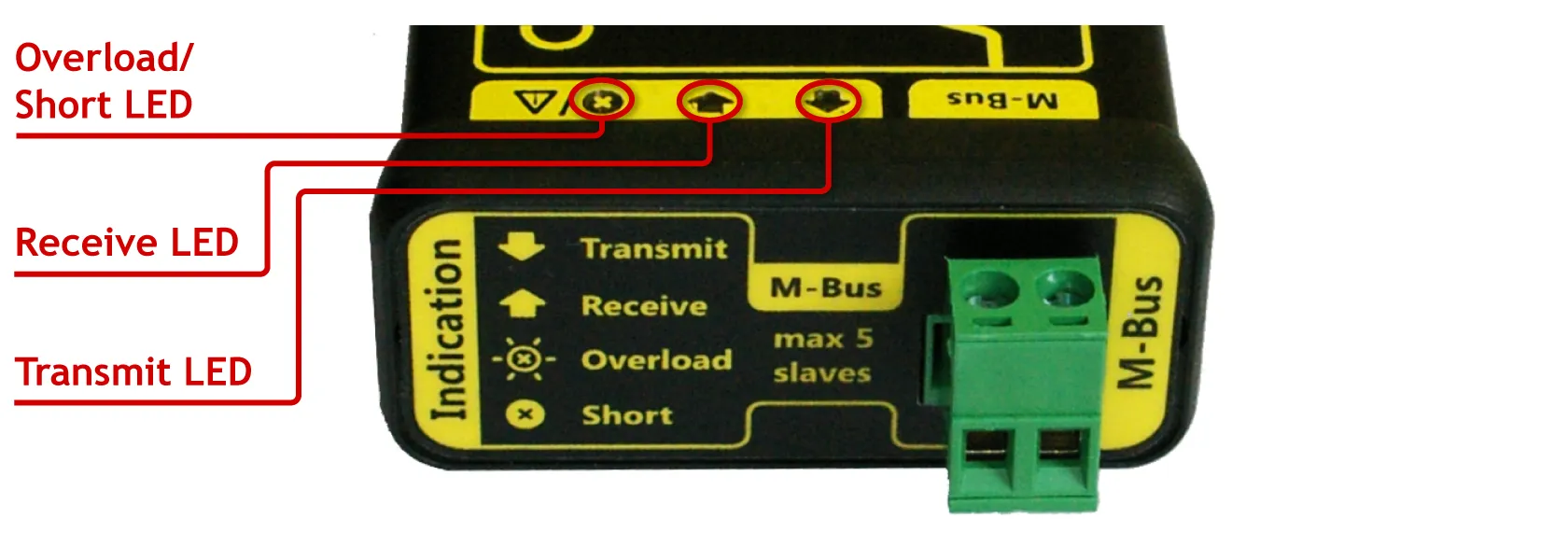

Konektory časť M-Bus
| Konektor | Typ | |
|---|---|---|
| M-Bus | Konektor pre pripojenie M-Bus linky. | SH-02-5,08 |
| Indikačné LED diódy | Farba | |
| Transmit | Indikácia vysielania na M-Bus linke. | zelená |
| Receive | Indikácia príjmu na M-Bus linke. | žltá |
| Overload/Short | Indikácia preťaženia, alebo skratu na M-Bus linke | červená |
| – pri preťažení LED bliká striedavo s LED Receive, I > 8mA | ||
| – pri skrate LED trvalo svieti, odpor M-Bus linky < 500Ω | ||
Konektory časť napájania a RS232
| Konektory | Typ | |
|---|---|---|
| Power | Konektor pre pripojenie napájacieho napätia. | SV-02-5,08 |
| RS232 | Konektor pre pripojenie RS232. | SV-02-5,08 |
| Indikačné LED diódy | Farba | |
| Power | Indikácia správneho napájacieho napätia. | zelená |
