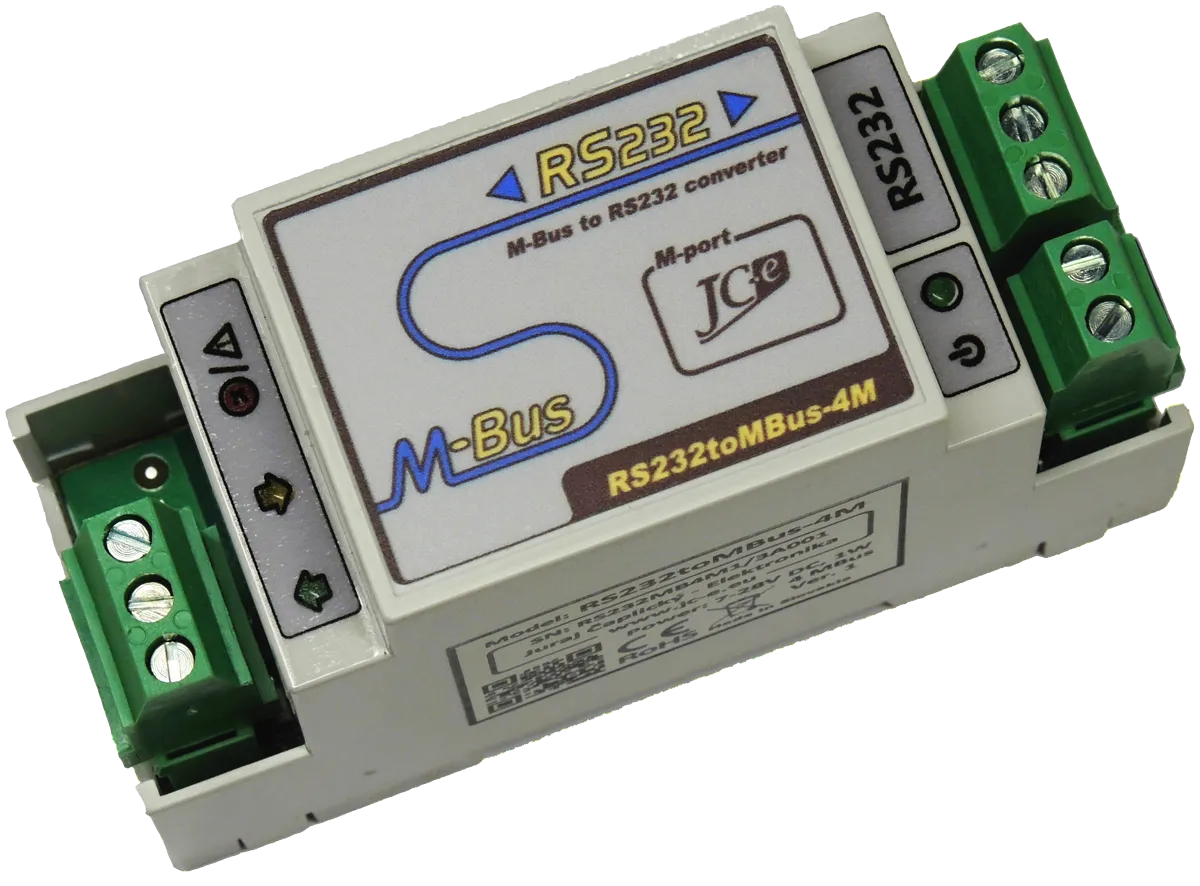

RS232toMBus-4M
Komunikačný prevodník RS232 na M-Bus
Tento prevodník sa už nevyrába. Bol nahradený typom RS232MBus-5M.
Použitie
Vzdialené vyčítavanie údajov z M-Bus zariadení prostredníctvom sériovej komunikačnej linky RS232 v priemysle, automatizácii budov. Najčastejšie používané M-Bus slave zariadenia sú merače spotreby tepla, vody a elektrickej energie.
Popis
Prevodník RS232toMBus-4M zabezpečuje konverziu sériovej linky RS232 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. Maximálny počet pripojiteľných M-Bus slave zriadení sú štyri.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 4 M-Bus slave zariadení.
- Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah jednosmerného napájacieho napätia 7-28V.
- Ochrana proti prepätiu.
- LED indikácia napájania.
RS232
- Signály: TxD, RxD a GND
- Ochrany proti prepätiu.
- Galvanické oddelenie od M-Bus linky.
Mechanická konštrukcia
- Plastová krabička s montážou na 35mm DIN lištu.
Odlišné vlastnosti voči prevodníku RS232toMBus-5
- Pripojenie 4 M-Bus slave zariadení.
- Menšia montážna šírka na DIN lište.
- Menej výkoné prepäťové ochrany na M-Bus linke a napájacom porte.
- Napájací port nie je galvanicky oddelený od komunikačného portu RS232.
- Jednosmerné napájacie napätie.
- Menej výkoný budič M-Bus linky. Dĺžka linky v rozsahu maximálne niekoľko stoviek metrov.
- Nižší rozsah prevádzkových teplôt.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami. Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
| Komunikačné rozhranie RS232 | |
|---|---|
| Komunikačné signály | RxD, TxD a GND |
| Ochrany | ochrana proti ESD ±15kV |
| Galvanické oddelenie | 1kV od M-Bus linky |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm² |
| Komunikačné rozhranie M-Bus Master | |
| Počet pripojiteľných zariadení | 1 až 4 SLAVE zariadení, kľudový prúd max. 6mA |
| Prenosová rýchlosť | 300 – 9600 bps |
| Ochrany | – ochrana proti prepätiu TVS 600W |
| – elektronická ochrana pri preťažení a skrate na linke | |
| pozn. prevodník je odolný voči trvalému skratu na linke | |
| Galvanické oddelenie | 1kV od napájania a od linky RS232 |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm² |
| Napájanie | |
| Odporúčaný rozsah napájacích napätí | |
| Jednosmerné napájanie | 7V až 28V |
| Maximálne limity napájacieho napätia – trvalá prevádzka pri týchto napätiach sa neodporúča | |
| Min. jednosmerné napájanie | 6,5V – min. napätie nutné pre funkčnosť prevodníka |
| Max. jednosmerné napájanie | 30V – pri vyššom začína účinkovať ochrana proti prepätiu |
| Ochrany | – ochrana proti prepätiu TVS 600W |
| Spotreba | 0,25W až 0,85W. Závisí od zaťaženia M-Bus linky a napájania. |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm² |
| Indikačné LED diódy | |
| Power – zelená | indikácia pripojeného napájacieho napätia |
| Transmit – zelená | indikácia vysielania dát na M-Bus linke |
| Receive – žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short – červená | indikácia preťaženia M-Bus linky – bliká (kľudový prúd > 8mA), |
| indikácia skratu na M-Bus linke – svieti (R linky < 500Ω) | |
| Teplota | |
| Pracovný rozsah | -20°C až 70°C |
| Mechanická konštrukcia | |
| Mechanické prevedenie | plastová krabička |
| Montáž | DIN lišta 35mm |

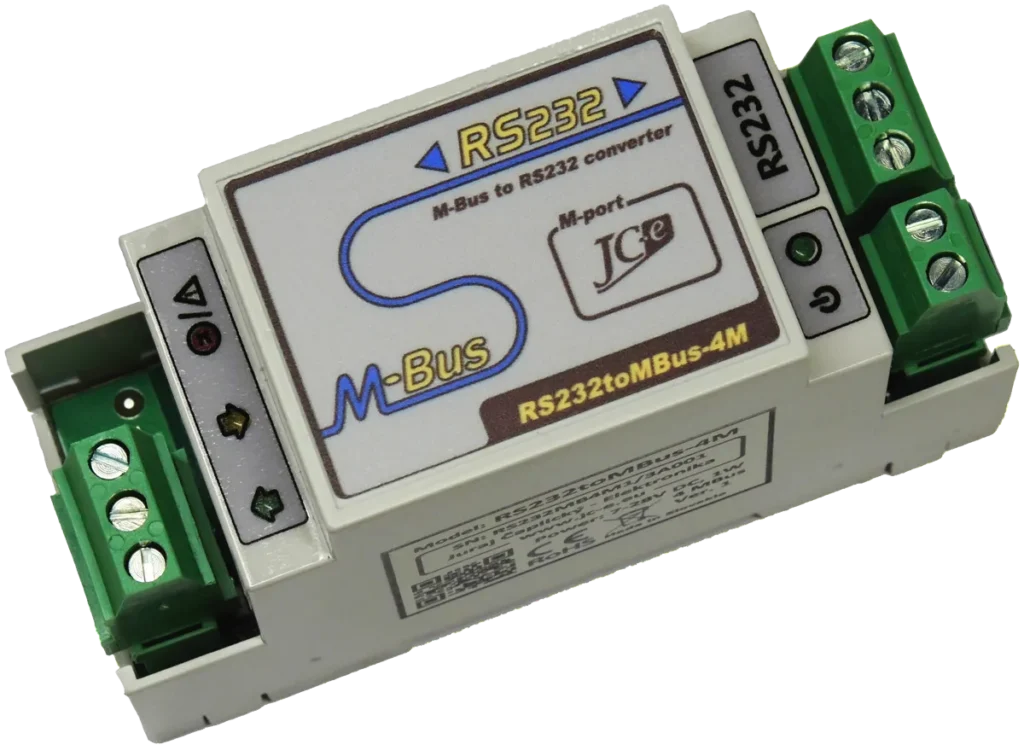

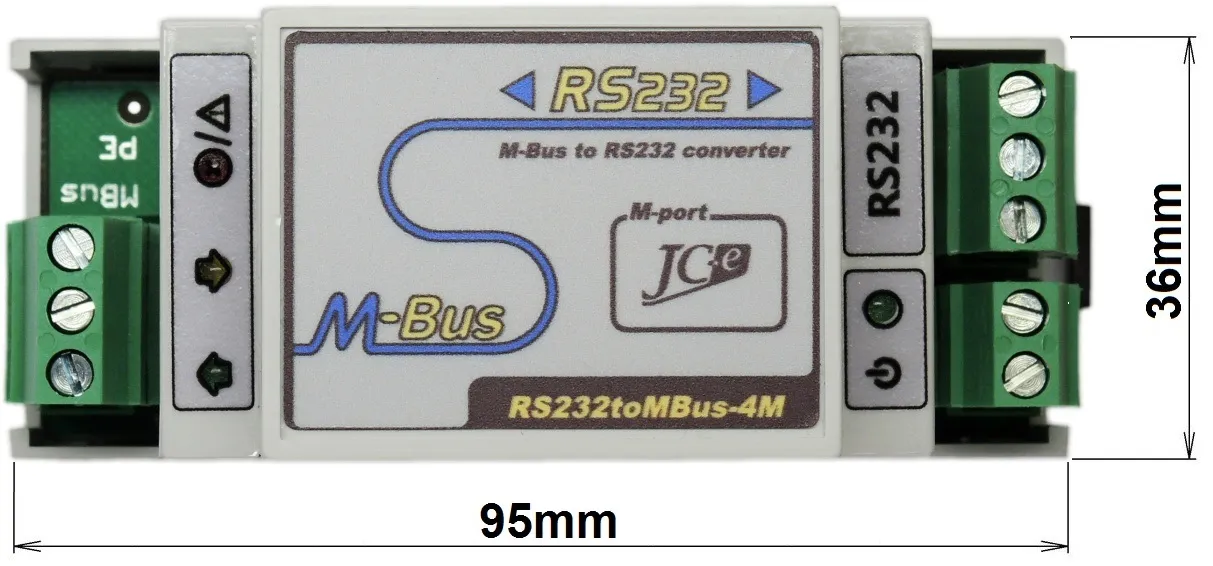

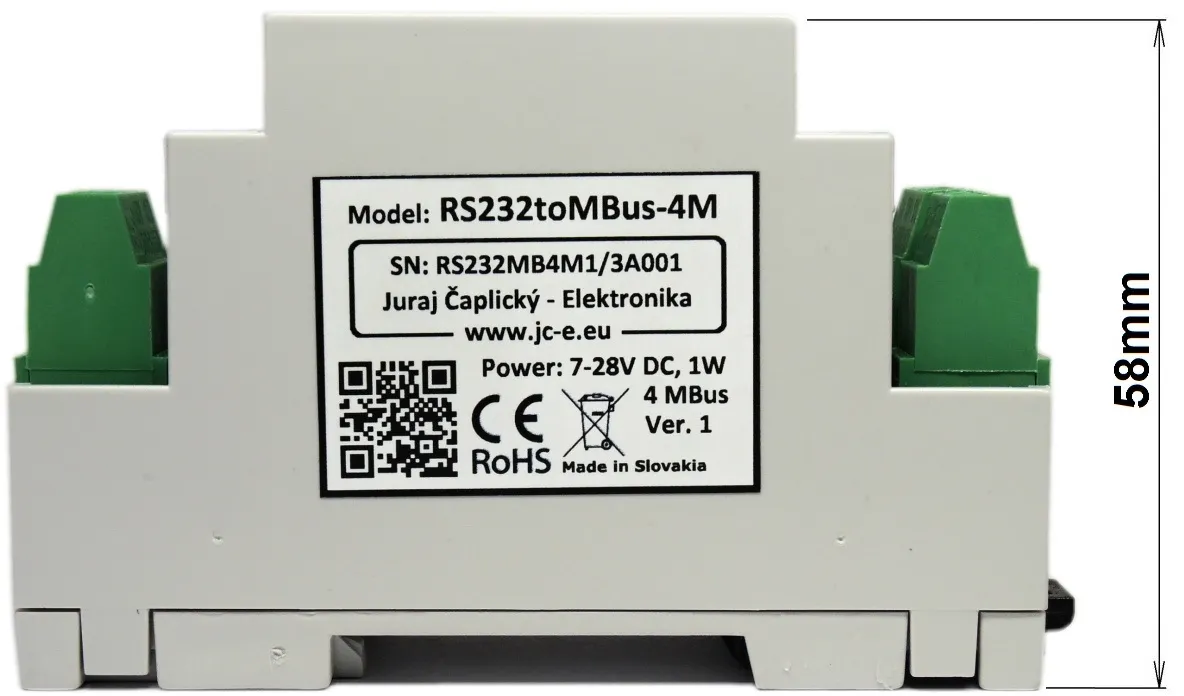

| Rozmery: výška x šírka x dĺžka | 58 x 36 x 95 mm |
| Krytie | IP20 |
| Hmotnosť | 70g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre priemyselné prostredie.
| EMC testy vyžarovania | ||
|---|---|---|
| Norma | Skúška | Úroveň |
| EN 55011 | Power line – CONDUCTED EMISSIONS 10/150 kHz – 30 MHz | Class A |
| EN 55011 | RADIATED EMISSIONS (Electric Field) 30 MHz – 1000 MHz | Class A |
| EMC testy odolnosti | ||
|---|---|---|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) – Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) – Air discharge | ± 8 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST – Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST – M-Bus line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY – Power line. Common/differential mode. | ± 1 kV / ± 0,5 kV |
| EN 61000-4-5 | SURGE IMMUNITY – M-Bus line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY – M-Bus line. Common/differential mode.* | ± 2 kV / ± 1 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY FIELDS 0,15MHz – 80 MHZ. Power line and M-Bus line. | 10 V |
* test vykonaný na žiadosť výrobcu. M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
Koncový zákazník
Cenník pre fyzické osoby a firmy, ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
Leták
Návody
Doporučené zapojenie

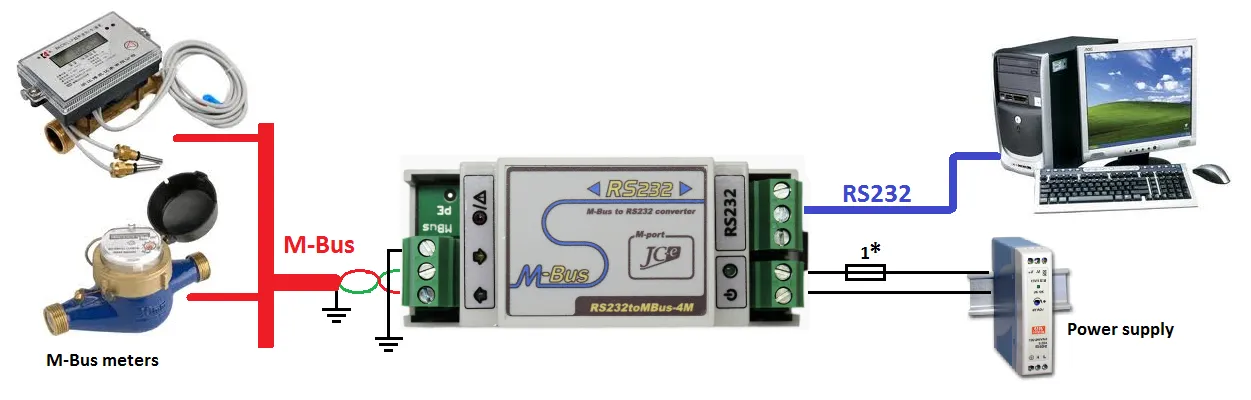

Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom sériovej komunikačnej linky RS232.

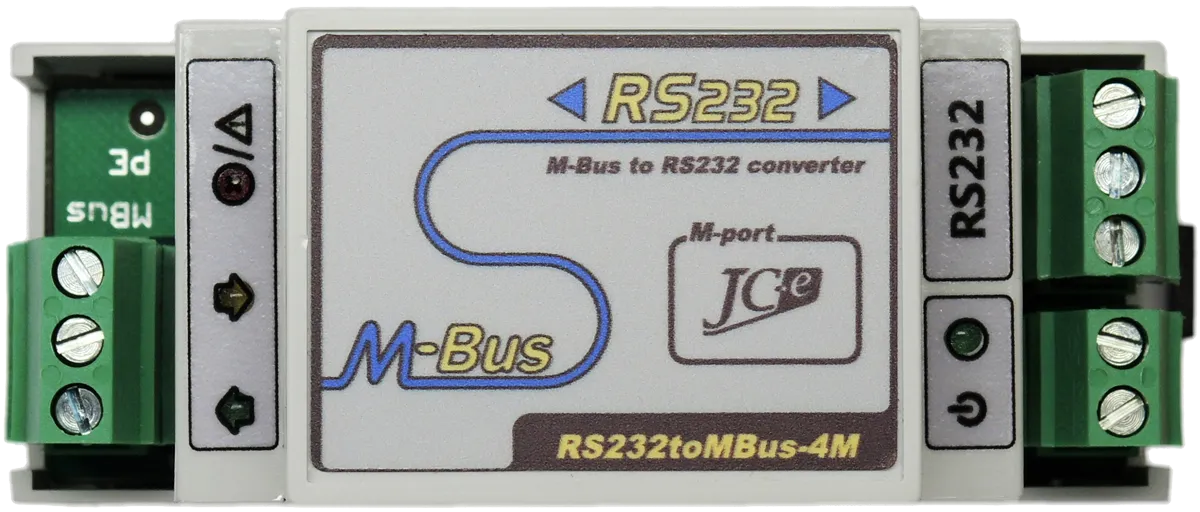

Konektory časť M-Bus
| Konektor | Typ | |
|---|---|---|
| M-Bus | Konektor pre pripojenie M-Bus linky. | SV-02-5,08 |
| Indikačné LED diódy | Farba | |

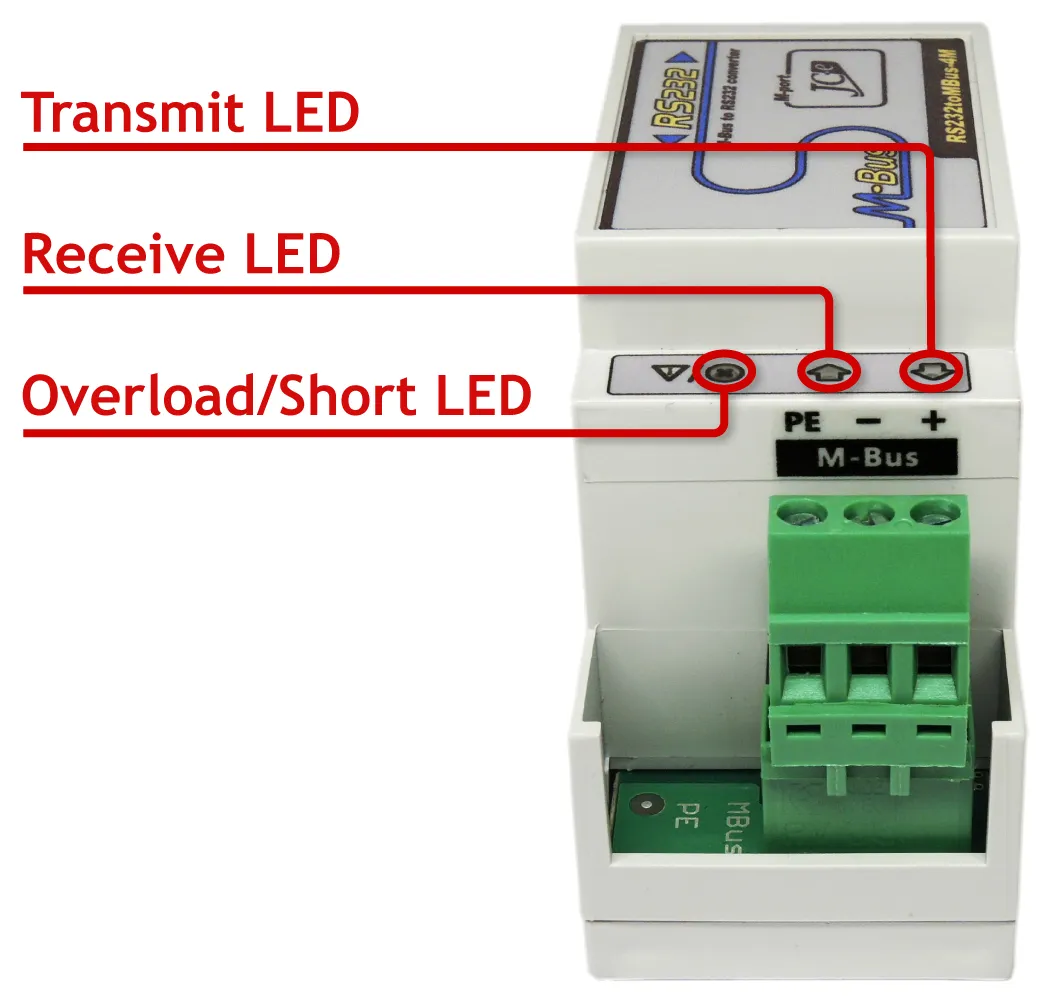

| Transmit | Indikácia vysielania na M-Bus linke. | zelená |
| Receive | Indikácia príjmu na M-Bus linke. | žltá |
| Overload/Short | Indikácia preťaženia, alebo skratu na M-Bus linke | červená |
| – pri preťažení LED bliká striedavo s LED Receive, I > 8mA | ||
| – pri skrate LED trvalo svieti, odpor M-Bus linky | ||
Konektory časť napájania a RS232
| Konektory | Typ | |
|---|---|---|

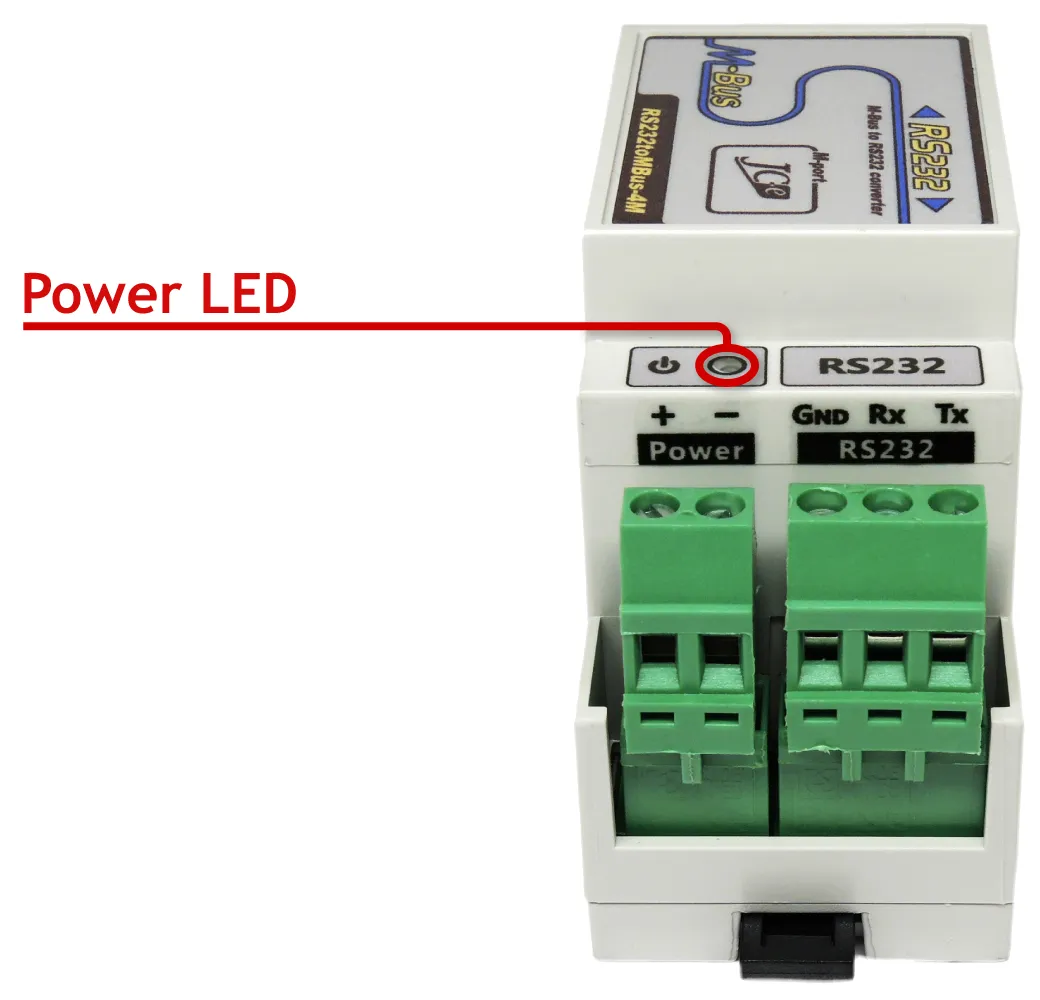

| Power | Konektor pre pripojenie napájacieho napätia. | SV-02-5,08 |
| RS232 | Konektor pre pripojenie RS232. | SV-02-5,08 |
| Indikačné LED diódy | Farba | |
| Power | Indikácia správneho napájacieho napätia. | zelená |
